الوصف

المواصــــفات الفــنية:

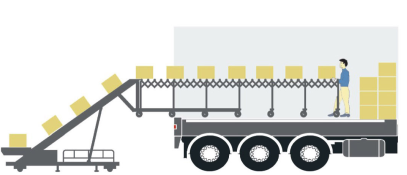

6001FLI – 04 – نظام ناقل تحميل/تفريغ الشاحنات.

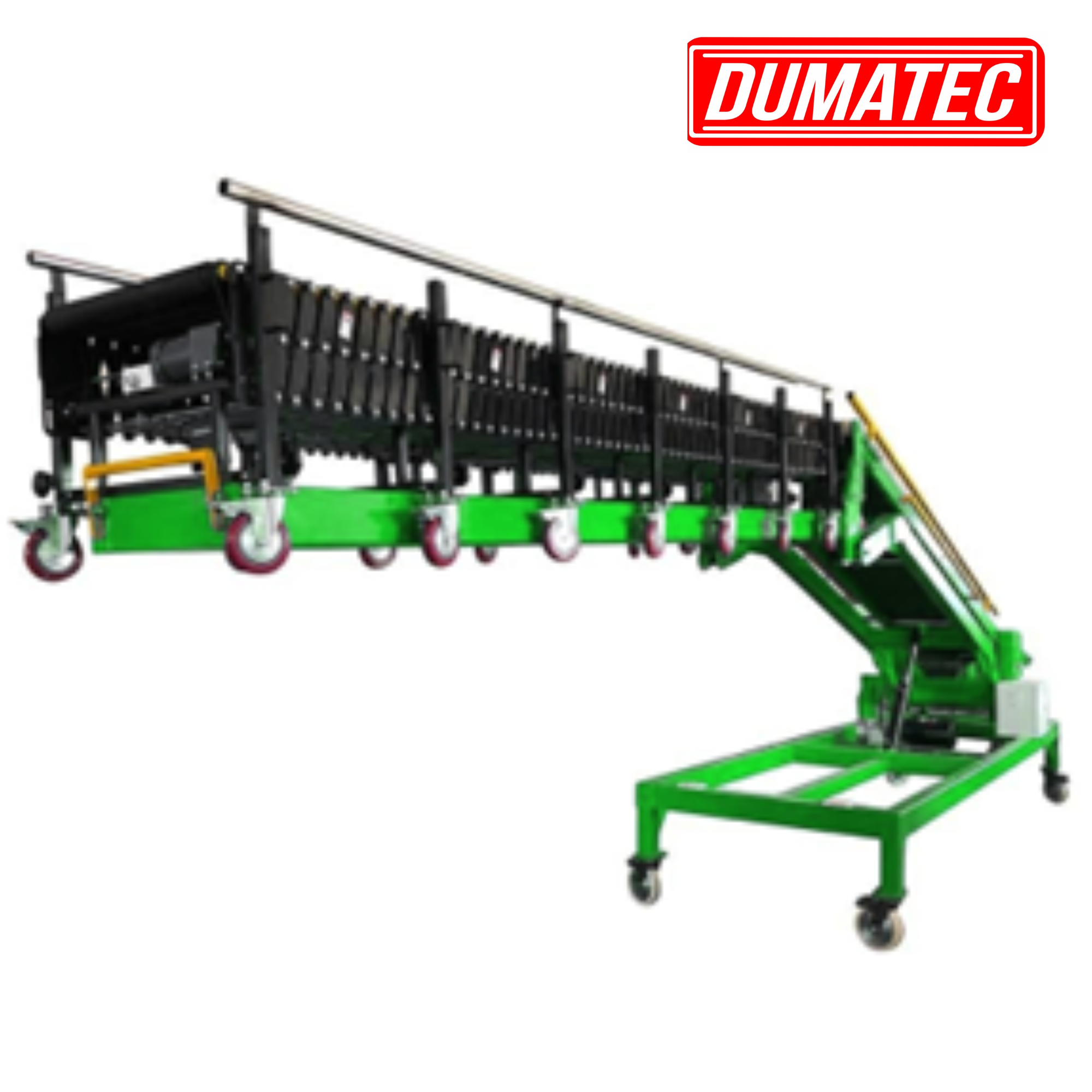

نظام ناقل تحميل/تفريغ الشاحنات رباعي الوحدات.

أبعاد الناقل ستكون وفقًا للتصميم المرفق.

عرض سير الناقل: 600 مم، نوع السير: PVC

هيكل الناقل: مطلي بمسحوق MS

ناقل مزود بعجلات دوارة للحركة.

محرك التروس من نوع Bonfiglioli/Conveline

لوحة تحكم مزودة بمحرك تردد متغير من نوع Delta/Schneider، ونظام تشغيل/إيقاف وطوارئ متضمن في نظام الناقل

عند ضبط ارتفاع الأسطوانة الهيدروليكية، يجب سحب الناقل المرن إلى المنصة.

لا تقم بالتحميل/التفريغ على الناقل المرن عندما لا تكون العجلات مثبتة على الأرضية.

مصدر الطاقة: ثلاثي الطور 440 فولت، 60 هرتز.

سعة حمل الناقل 50 كجم/متر.

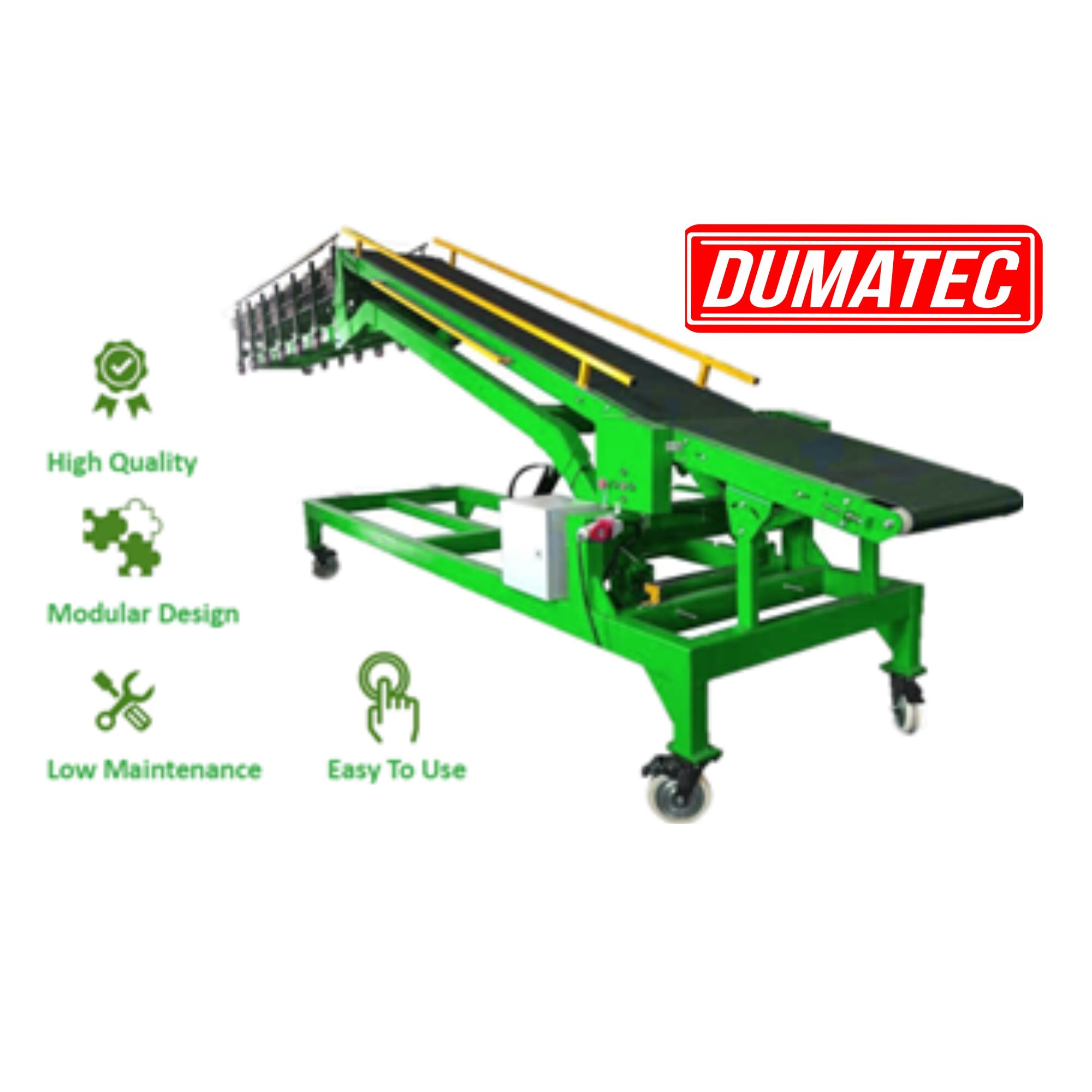

دليل جانبي لنظام ناقل الحزام المائل.

متضمن، وناقل أسطواني مرن بدون ترتيب دليل جانبي.

سنرسل نظام ناقل مُجمّع بالكامل، وذلك لضمان دقة وفعالية التصميم والتصنيع وفقًا لمتطلبات العميل.

الميزات القياسية.

– سعة تحميل ٥٠ كجم/متر.

– سير من البولي فينيل كلوريد بسطح احتكاكي وناقل أسطواني مرن.

– سير بقوة ٢ حصان ومضخة هيدروليكية.

– سرعات سير من ٣٠ إلى ٤٠ دقيقة في الدقيقة.

– سرعة ناقل أسطواني مرن قابل للتمديد ٣٠ دقيقة في الدقيقة.

– محرك تروس بقوة ١ حصان لناقل التمديد.

– أدوات تحكم المشغل – بدء/إيقاف، رفع/خفض، إيقاف الطوارئ.

– توقفات طارئة في لوحات التحكم.

– قضيب إيقاف التمديد في المرحلة النهائية.

– وحدة طاقة هيدروليكية وأسطوانة من كونفيلين.

– سكة توجيه جانبية لسلامة المنتج.

– سرعة ثابتة كآلة قياسية.

– عجلة دوارة متحركة عالية التحمل.

– مستشعر بدء/إيقاف على الجانبين.
